YY920磁電式轉速傳感器

　　YY920磁電式轉速傳感器

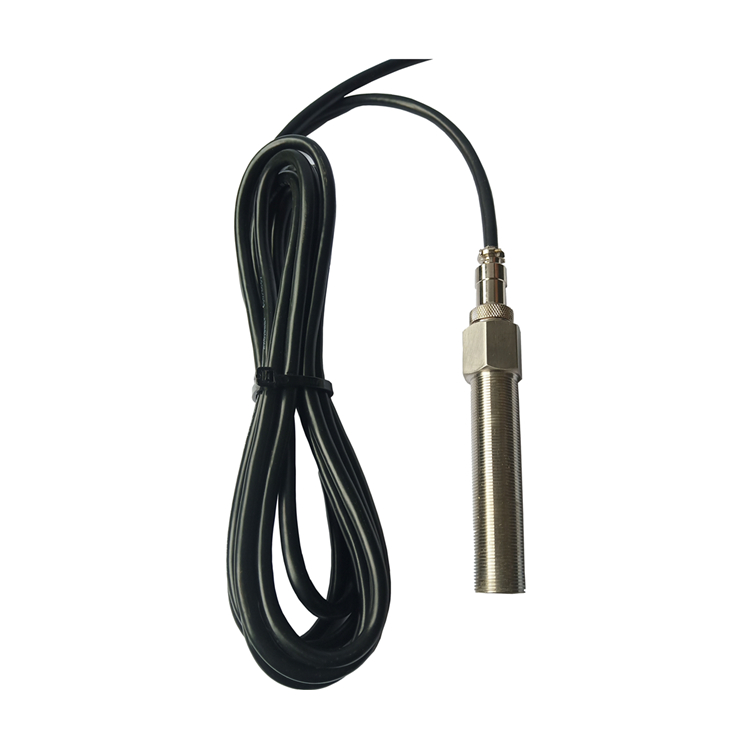

　　YY920磁電式轉速傳感器將轉角位移轉換為交流電壓信號，非接觸便能測量各種導磁材料如：齒輪、帶孔（或槽）圓盤（或軸）、葉輪等的轉速。

　　磁電式傳感器內裝永久磁鋼，當磁芯端面近處有轉動的導磁齒輪、帶孔（或槽）圓盤（或軸）等時，由于磁路中磁阻的變化，傳感器內線圈即能感應輸出相應的交流電壓信號，輸出近似正弦波電信號。

　　1.技術說明

　　●被測體應為導磁體。

　　建議：測速感齒輪模數≥2，材料為導磁低碳鋼。

　　當用于高轉速測量時，可直接采用凸鍵或凹槽作為感應體；不適于零轉速測量。

　　●輸出波形：近似正弦波（≥50r/min時）

　　●輸出幅值：50r/min≥300mv

　　以上數據在被測齒輪60齒、材料A3鋼、模數2、間隙0.5mm下測得，僅供參考。

　　注：被測轉速越高，輸出幅值越大，反之越小；

　　傳感器磁芯端面與被測齒輪安裝間隙越小輸出幅值越大，反之越小.

　　●安裝間隙：0.3~3mm.

　　●工作溫度：-30~80℃

　　-20~150℃（高溫型）

　　殼體尺寸：M20*1 M18*1 M16*1 M14*1 M12*1或英制或根據客戶需求訂制

　　2.安裝示意圖

　　傳感器安裝時，將傳感器對準齒頂，

　　量傳感器的安裝間隙為0.3~3mm

　　左右，固定傳感器即可。

　　注：輸出線兩根，另外還有一根屏蔽線（即一端浮空，另一端接二次儀表外殼）
