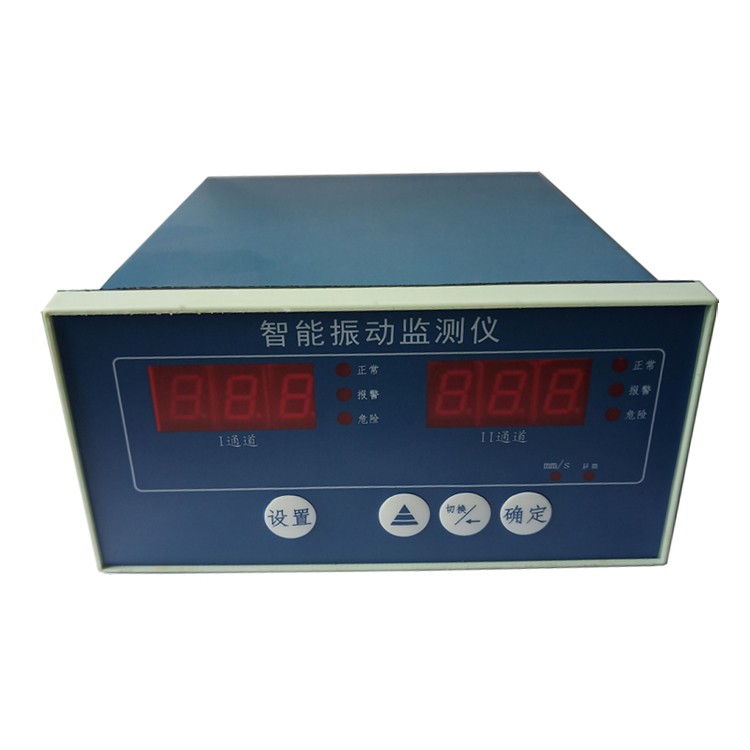

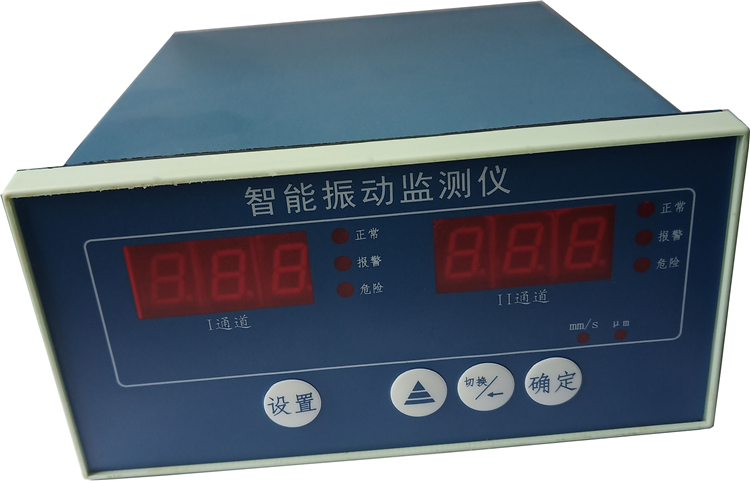

YY430雙通道振動監測儀

YY430 軸承振動監測儀

對旋轉機械的絕對軸承振動進行長期可靠地監測

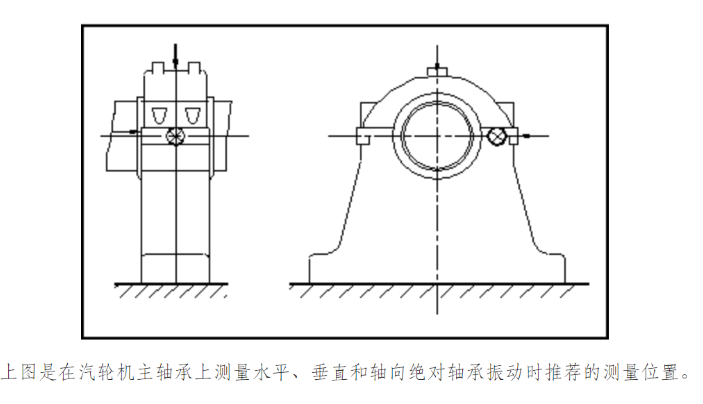

綜述 機器狀況、機器損壞和正在發展的損壞在機器運行過程中以故障征兆的形式來進行識別。機械振動所傳遞的信息就是其中之一，并且?guī)缀跛械臋C械破壞都會產生過大的振動。在所有的振動類型中，絕對軸承振動是最容易被測量的，是指機殼（軸瓦和軸承座）相對于空間的固定參考點的快速振動?？梢允褂盟俣仁絺鞲衅骰驂弘娛絺鞲衅髟跈C殼的水平、垂直方向進行測量。安裝這些傳感器簡單快捷，只需要一個螺釘。因此對絕對軸承振動進行監測是大部分旋轉機械最基本和最廣泛的保護手段。

　　YY430軸承振動監測儀，是一臺雙通道振動監測儀表，兩個通道各自獨立工作，獨立顯示，各自輸入來自兩個速度式傳感器的信號。用戶可以對兩個通道進行不同的組合測量，可以是同一位置的水平和垂直兩點，也可以是不同位置的兩點，也可以通過后端子把獨立的繼電器組成“與”和“或”邏輯。對于許多中小型旋轉機械尤其是具有滾珠軸承的機器（軸的振動更容易傳到外殼） YY430是一臺理想的監測保護儀表，滿足API670標準的要求。

1．主要功能

　　兩通道（A通道和B通道）獨立監測，獨立顯示，保證每個信道的可靠穩定工作，以下所描述的功能對A、B通道都是同時具備的。

量程：在0~999μm或0~50mm/s內可選，用戶在儀表選型時訂制，由廠方預先設定。

顯示功能：

　　軸承振動振幅值或速度值，報警值，功能代碼分別在面板的數碼顯示窗上顯示。面板上不同顏色的指示燈配合儀表的工作狀態發出指示。

報警功能：

　　用戶可自己設定振動的“警戒”值和“危險”值，當機組振動達到或超過儀表設定的“警戒”或“危險”值時，面板上相應的指示燈指示“警戒”和“危險”報警狀態，后面板端子提供繼電器輸出。

報警延時功能：

　　儀表的這一功能增加了報警的可靠性，用戶可在儀表選型時選擇警戒和危險繼電器觸發的延遲時間，此功能由廠方預先設定或由用戶自己設定。

報警復位功能:

　　當發生報警后，報警復位分為自鎖和自動復位兩種方式。自鎖時，報警功能始終保持，在監測情況正常后，需按“復位”鍵復位；自動復位時，在監測情況正常后報警功能自動解除。用戶可在儀表選型時選擇其中一種方式，此功能由廠方預先設定或由用戶自己設定。

自診斷功能：

　　視每個通道測量回路的工作情況，處理器定時對儀表測量回路進行自檢。 “OK”燈不亮，同時切除“警戒”和“危險”報警回路。

記錄輸出：

　　在后面板的端子排輸出4~20mA 和1~5V模擬量信號。輸出端子都設計有短路保護功能。

傳感器信號緩沖放大輸出：

　　經緩沖放大的傳感器信號從后面板端子排輸出。

面板設定功能：

　　儀表的參數和功能設置都可以通過面板上的按鍵實時設定，切換平穩，方便快捷。

2．技術說明

輸入：

傳感器輸入      速度式振動傳感器，儀表靈敏度與傳感器靈敏度一致

輸入點數        2點

輸入阻抗        10KΩ

系統輸入/輸出轉換精度：

記錄輸出        ±1.0%    25℃

數碼顯示        ±1.0%    25℃

頻率響應：      10HZ~1KHz

記錄輸出：      4~20mA（負載≤500Ω）和1~5V（負載≥1KΩ）

緩沖輸出：      傳感器信號經緩沖放大后從后面板端子輸出

報  警：

報警設定點      4點  A通道(危險1點,警戒1點),B通道(危險1點,警戒1點)

繼電器狀態      常失電

報警繼電器輸出  4組繼電器（A危險,A警戒,B危險,B警戒）均有常開、常閉

觸點輸出容量    250VAC/1A或30VDC/2A

報警延時        0~9S可選，優先采用3S

報警復位        自動復位或自鎖，優先采用自動復位

環  境：

運行溫度        -20 ~ 70℃

存儲溫度        -30 ~ 85℃

相對濕度        20 ~ 95% 無冷凝

工作電源：      220VAC±10%,  50Hz

功耗：          ≤10W

重量：          1.5Kg

3．開箱與安裝

打開儀表包裝后,每臺儀表有安裝支架一副，合格證與使用手冊各一份?？刂乒裆蟽x表的安裝位置及結構如下圖所示:

將安裝支架分別插入左右兩側安裝孔內，再用安裝螺桿擰緊。

4．顯示和按鍵說明

顯示窗:

儀表前面板設有左（A通道）右（B通道）兩個顯示窗，各有3個LED數碼顯示管，在儀表進行正常的監測工作時，顯示兩個通道監測值；在進行功能操作時，顯示功能參數。

狀態指示燈:

在儀表前面板顯示窗的下邊，設置有10個發光二極管，用來指示LED顯示信息的性質、儀表功能和報警狀態，具體如下：

按鍵說明

在儀表進行功能操作時，依次切換不同的設置項，將所設的參數值存儲到儀表，然后進入下一項參數設置狀態;

 在儀表進行功能操作時，使數碼循環左移1位；

在儀表進行功能操作時，使對應位的數碼增1；

    在監測狀態下清除儀表對警戒和危險狀態的指示燈并復位繼電器；在參數設置時，按壓此鍵，退出當前參數設置。

5．參數設置說明

在參數設置狀態下，面板上的左顯示窗顯示需設置的參數類別，右顯示窗顯示所設置的參數狀態。

6. 系統的連接與使用

軸承振動監測系統圖示:

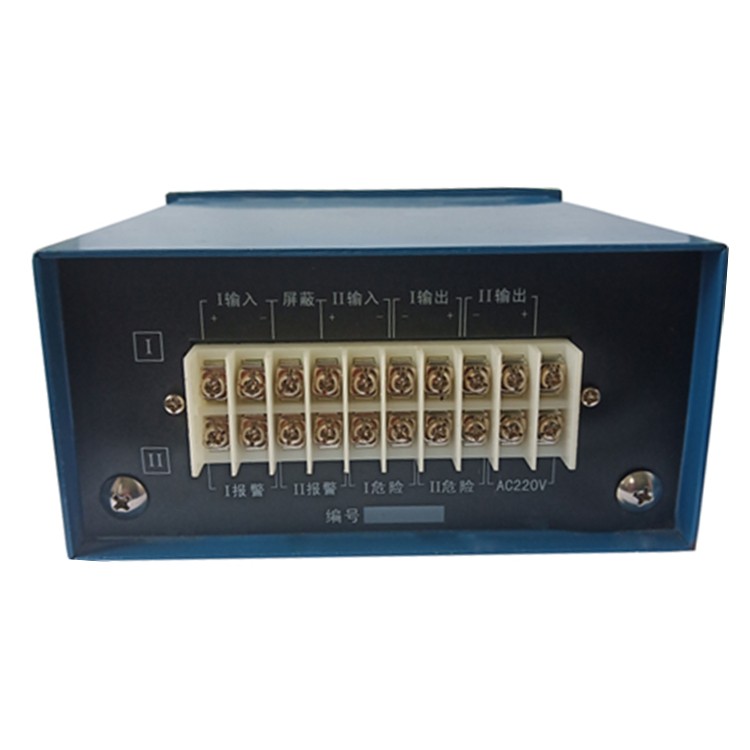

后面板端子接線圖示:

端子排和信號傳輸電纜的連接

注意 ：

1、請不要使用空白端子。

2、COM和COM不允許直接接通，否則會帶來誤差。

3、在連接速度振動傳感器與儀表或速度振動傳感器與安全柵以及安全柵與儀表時，由于傳送的信號可能會被干擾，請確保使用二芯屏蔽電纜，二芯屏蔽電纜屏蔽層接儀表COM。（推薦使用鍍銀編制電纜或扁平屏蔽銅線，芯線為軟銅線）。

4、避免信號傳輸電纜與控制電纜和電源電纜在一起走線。

5、把所有的電纜安裝在導管中或放置在電纜架上。

 注意:  儀表地與機殼地之間絕緣電阻500VDC≥500MΩ，允許機殼地直接與控

制屏地相接。

注意： 我們鄭重建議用戶選用YY950系列速度式振動傳感器，傳感器使用手冊中有包括安裝、校準、與儀表連接的正確操作方法及規定的詳細說明。

7．系統的校驗與維護

7.1 什么情況下應對監測儀進行校準

　　儀表長期不使用達一年以上

　　排除故障后

7.2 校準裝置與設備

　　YY890便攜式振動校驗臺

　　數字萬用表

　　示波器

　　信號發生器

8．選型說明:

YY430雙通道軸承振動監測儀選型指南 YY430-A□□□-B□□-C□□-D□□-E□□□□

注意: 如用戶對儀表功能有特殊的要求，需另外進行設計和開發，型號后面會注明“非標”兩字，并隨儀表配備專門的使用手冊。
